Простой гайд по установке корпусных вентиляторов. Больше никакого перегрева

3 важных шага.

Правильно установленные вентиляторы поддерживает оптимальную температуру внутри корпуса, предотвращая перегрев процессора, видеокарты и других комплектующих. Но если направить воздушные потоки неправильно, то они будут мешать охлаждению.

Как же сделать это правильно?

Подключение вентиляторов

Перед выбором устройств необходимо сначала понять, сколько вертушек можно подключить. Есть три возможных способа подключения:

Molex – устаревший вариант, которым можно воспользоваться, если у вас есть комплектующие с этим разъемом. Минусы – нельзя регулировать подсветку и количество оборотов, они всегда будут выставлены на максимум. То есть компьютер не получится украсить, и он будет шуметь, но температура упадет.

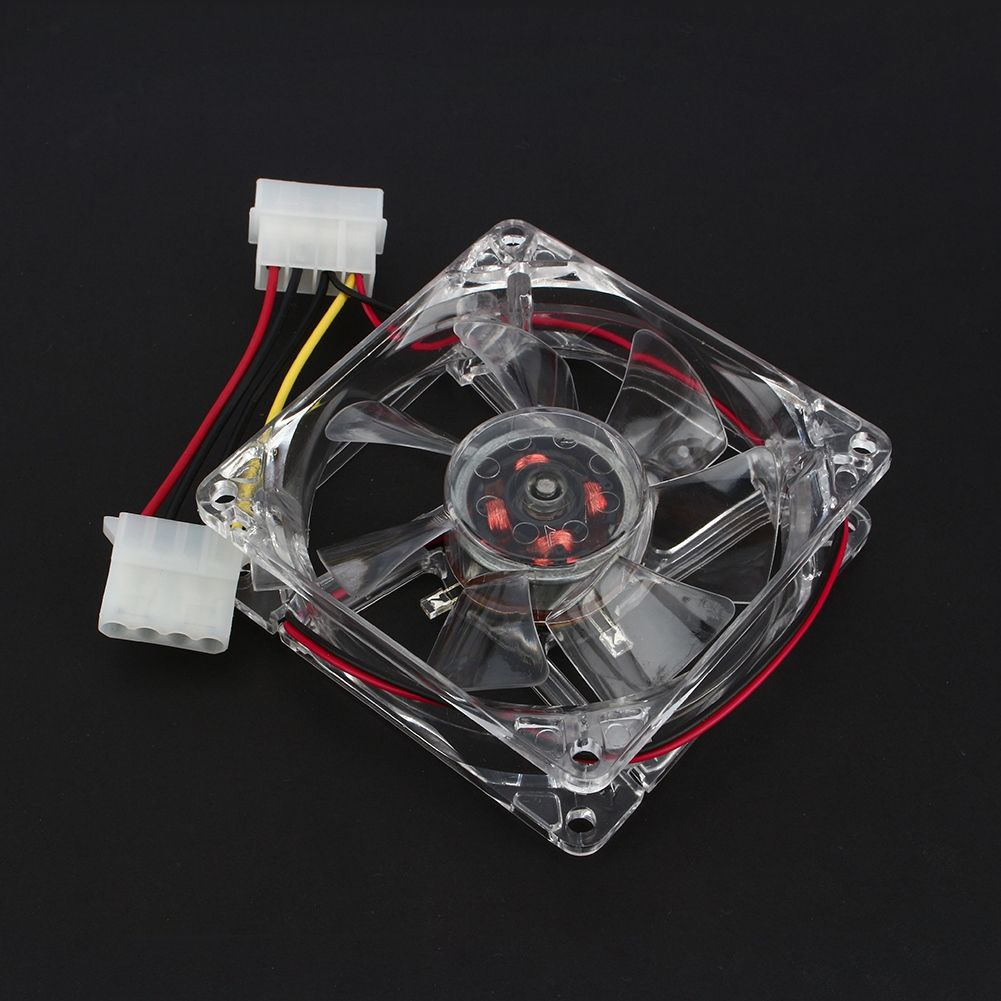

_{Вентилятор, подключаемый по Molex.}

Разъемы на материнской плате  – обычно их 2-3 штуки, и обозначены они как SYS_FAN. Преимущество перед Molex – автоматическая регулировка оборотов и возможность настроить работу кулеров.

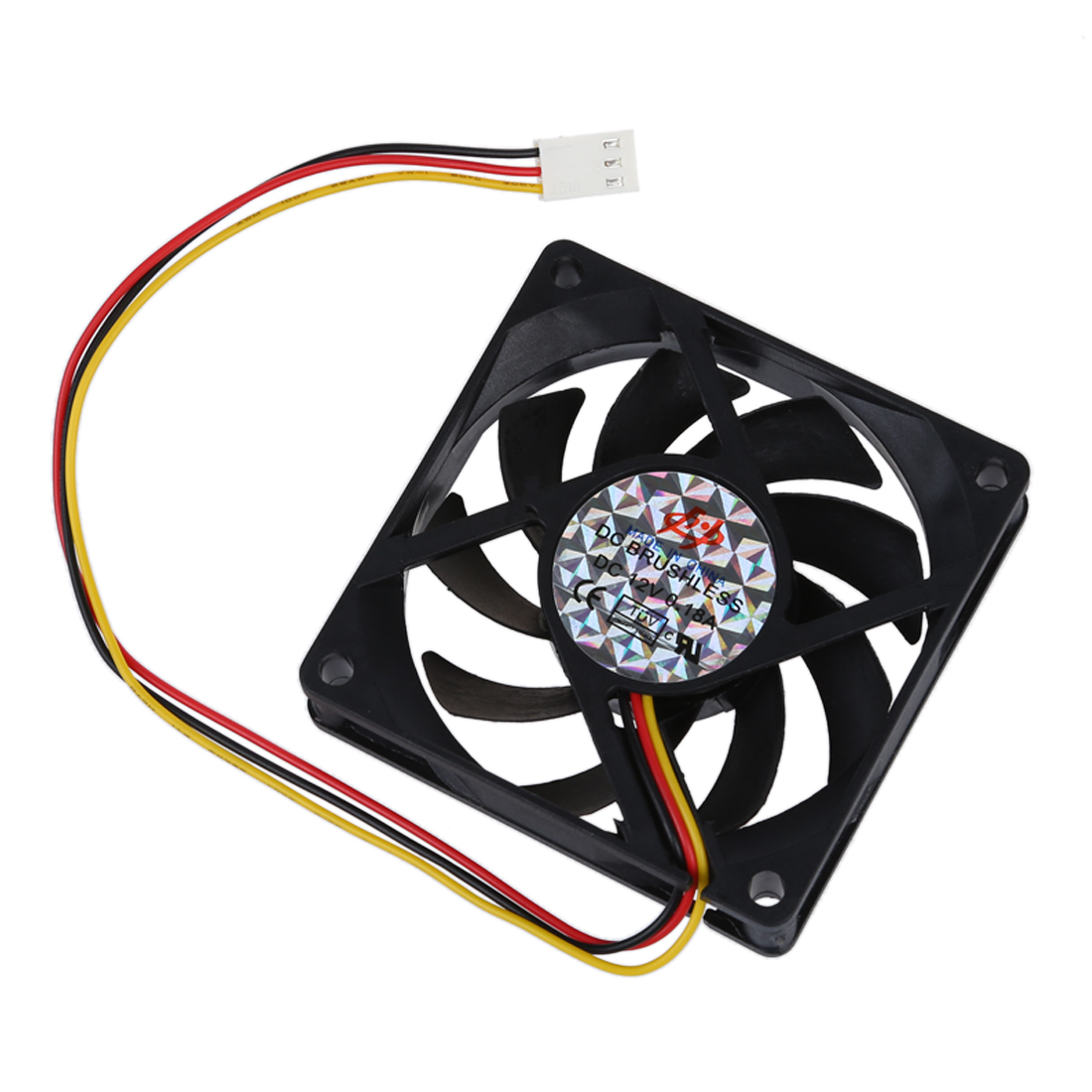

_{Вентилятор, подключаемый по 3-pin разъему к материнской плате}

Специальный контроллер – подключается в разъем SYS_FAN и питается кабелем SATA от блока питания. Гаджет упрощает синхронизацию подсветки и скорости работы вентиляторов между собой. В зависимости от модели в контроллеры можно подключить до 10-12 устройств. Обычно контроллер идет в комплекте с корпусом, но при необходимости можно купить его отдельно.

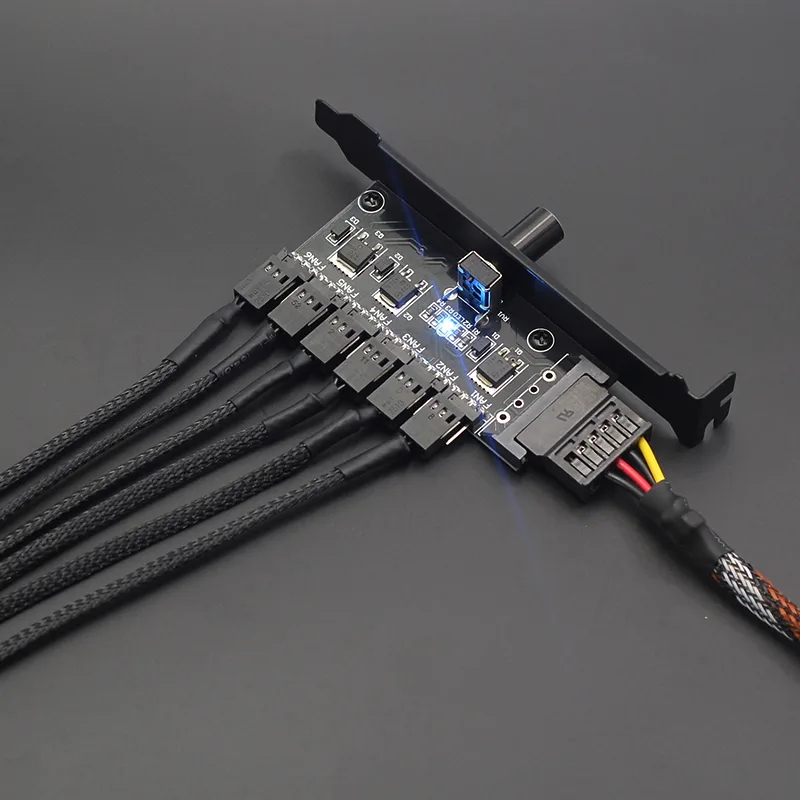

_{Контроллер для вентиляторов}

Лучшим вариантом будет как раз контроллер – так вы упростите себе работу и подключите столько вентиляторов, сколько захотите. Но если бюджет сильно ограничен, то простому ПК хватит и пары кулеров, подключенных к материнской плате.

Установка на вдув и выдув

Вентиляторы необходимо установить правильной стороной. В противном случае их работа будет мешать выходу горячего и забору холодного воздуха.

Определить направление воздушного потока можно так::

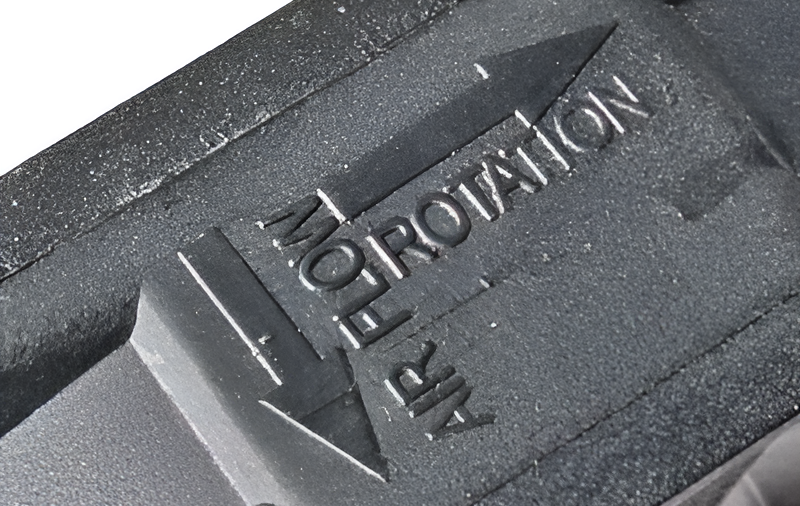

• По маркировке на боку рамки – обычно направление движения воздуха указано стрелкой;
• По конструкции – со стороны, где находятся кабель питания и крепления мотора к корпусу устройства, воздух выдувается, а где открытые лопасти – втягивается;
• По наклейке. Со стороны наклейки или логотипа – выдув;
• Также можно поднести что-то легкое, например, небольшой кусочек бумаги, к работающему кулеру. По его отклонению станет понятно, куда идет воздух.

Формирование правильного воздушного потока

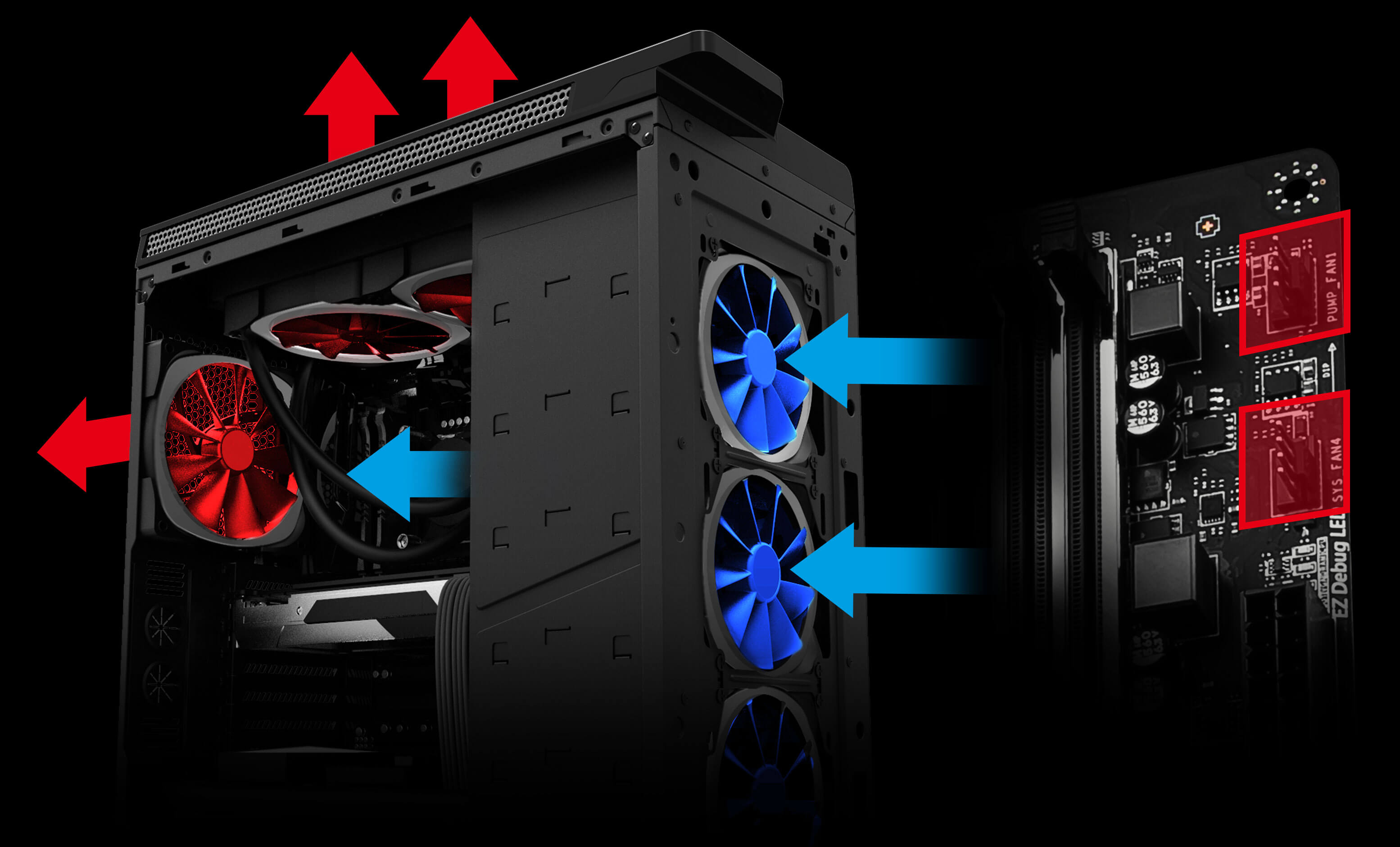

Оптимальная схема – движение воздуха снизу вверх, потому что горячий воздух естественным образом поднимается. Установите вентиляторы на дне корпуса если есть посадочные места, или на передней панели, начиная с нижних посадочных мест, так, чтобы они втягивали холодный воздух снаружи.

На верхней или задней панелях разместите вентиляторы на выдув, чтобы горячий воздух выходил из корпуса.

Эта конфигурация подойдет большинству компьютеров.

***

Следуя этим шагам, вы сможете правильно установить корпусные вентиляторы и создать эффективную систему охлаждения для вашего компьютера. Удачной сборки!

***
