Все версии и маркировки USB: как не запутаться
От первой до четвертой.
Мы часто слышим, что USB 3.0 круче, чем USB 2.0. Но чем именно – знают не все. А начинаешь разбираться – появляются еще и какие-то форматы Gen 1, Gen 2, маркировки Superspeed и Thunderbolt. Голова идет кругом! Давайте разбираться.
Содержание

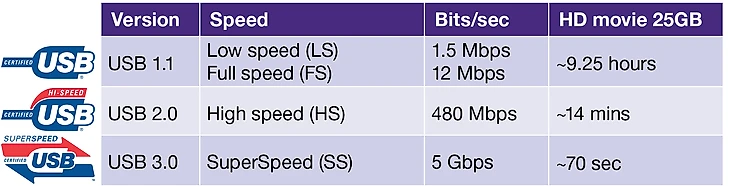

Версия USB
USB 1.0
Давно устаревшая версия разъема, и встретить ее в реальной жизни вам вряд ли получится. Но для общего развития можно запомнить, что ее скорость была крайне низкой – от 1,5 Мбит/сек до 12 Мбит/сек.
USB 2.0
Этот стандарт уже староват, но все еще используется для подключения малотребовательной периферии: клавиатур, мышек, наушников и некоторых других устройств, где высокая скорость не нужна. Скорость этой версии – до 480 Мбит/с.
USB 3.0, 3.1 и 3.2
Здесь начинается настоящий прогресс и... некоторая путаница.
USB 3.0 появился в 2008 году и до сих пор используется во многих устройствах. Скорость передачи данных выросла в 10 раз – до 5 Гбит/с. Помимо скорости, USB 3.0 отличается от версии 2.0 силой тока. Если предыдущая версия выдавала 500 мА, то USB 3.0 способен отдавать до 4,5 Вт (5 В, 900 мА), что ускоряет зарядку гаджетов.
USB 3.1 появился в 2013 году и удвоил максимальную скорость до 10 Гбит/с, а также увеличил выходную мощность до 100 Вт (20 В, 5 А).
USB 3.2 дебютировал в 2017 году. Его особенность – использование двух каналов передачи данных. Это позволило достичь суммарной скорости в 20 Гбит/с.
USB 4
Появившийся в 2019 году стандарт поддерживает скорость до 40 Гбит/с и использует только разъем USB Type-C.
Главная особенность архитектуры USB 4 – туннелирование, то есть поддержка нескольких протоколов в одном интерфейсе. Помимо данных USB, это DisplayPort (DP) и PCI Express (PCIe).

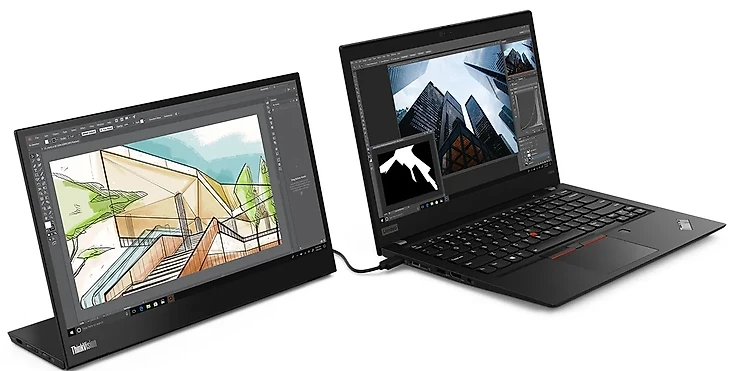

Что это дает пользователю? Например, возможность одновременно подключить к ноутбуку 4К-монитор, заряжаться от него и обмениваться данными с внешним накопителем. И для всей этой конфигурации на ноутбуке будет задействован всего один разъем USB-C!
Важное о совместимости
Обычно новое поколение USB обратно совместимо с предыдущими версиями (если нет физических различий между портами). То есть порт USB 3.0 может работать с устройствами USB 2.0 и 1.0. Но в этом случае будут работать ограничения по скорости самого медленного звена в цепи. Подключив устройство USB 3.0 к порту USB 2.0, вы получите не больше 480 Мбит/с. И наоборот, кабель USB 2.0 не станет скоростным, если подключить его к порту USB 3.0.
Это связано с аппаратными различиями: в версии USB 2.0 всего 4 провода, тогда как у USB 3.0 и новее их 8 и более. То есть, чтобы получить высокую скорость, оба устройства и кабель должны поддерживать нужный стандарт.
Тип разъема

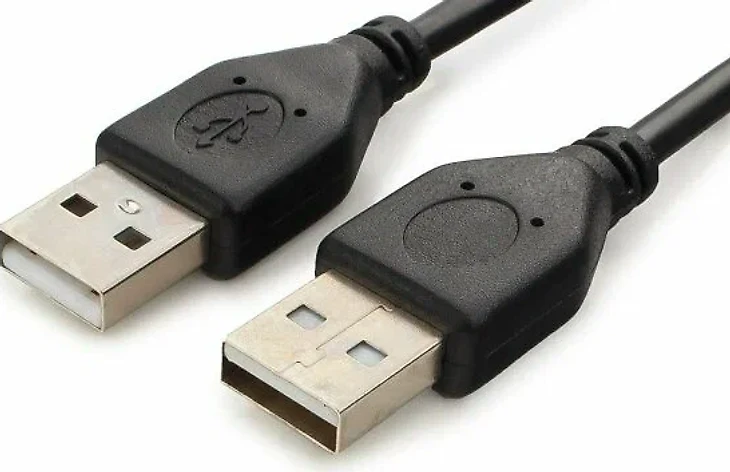

Тип А
Классический прямоугольный разъем для флешек и другой техники. Все его версии (2.0, 3.0) физически совместимы, но есть подсказка по цветам: синий – обычно USB 3.x, черный (или белый) – USB 2.0.

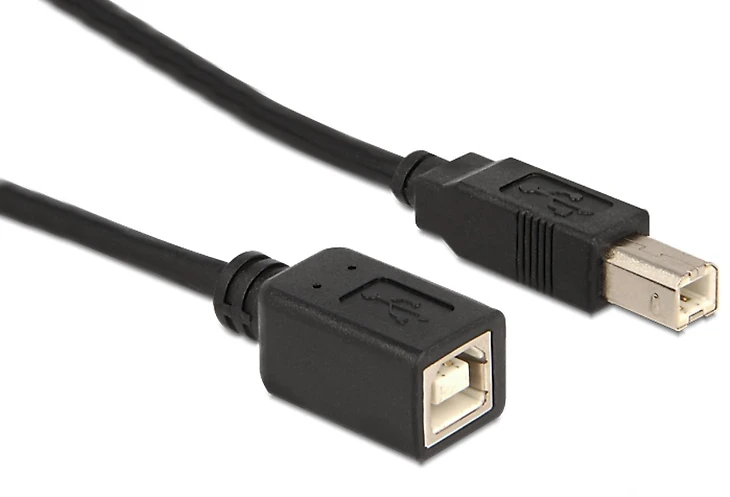

Тип В
Квадратный разъем для периферийных устройств, вроде принтеров и сканеров. Разные версии этого разъема (2.0, 3.0) физически несовместимы.

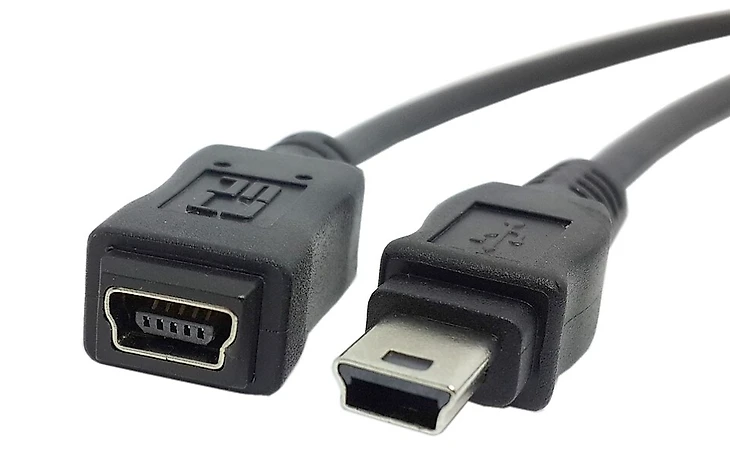

Mini USB
Первый вариант малогабаритных разъемов, уже устаревший. В основном использовался в старых фотоаппаратах и внешних HDD.

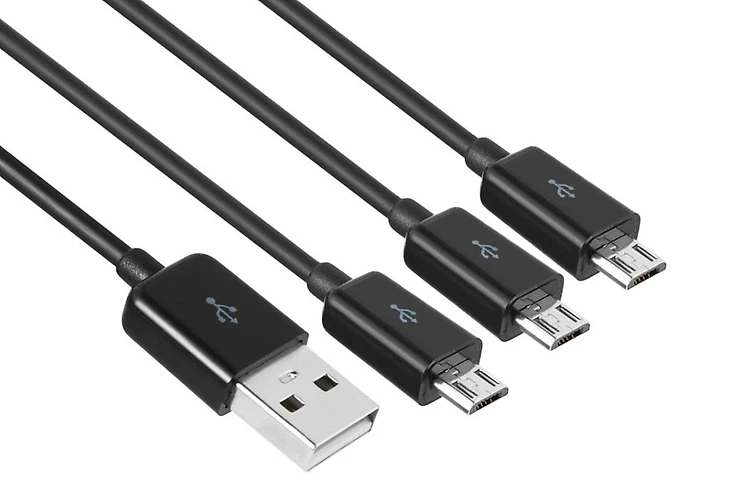

Micro USB
Второе поколение миниатюрных разъемов, также устаревшее, но до сих пор встречается в некоторых бюджетных устройствах. Был стандартом для смартфонов до прихода Type-C.

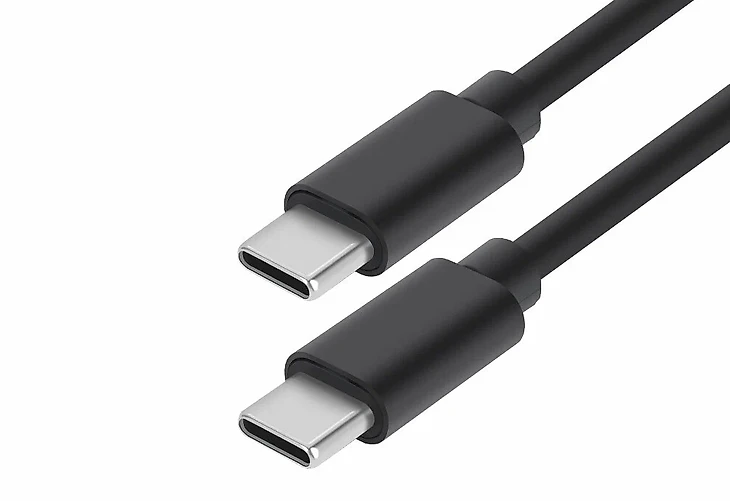

Тип С
Современный, компактный и симметричный разъем, призванный заменить весь «зоопарк» предыдущих разъемов. Поддерживает все современные стандарты, включая USB 4 и Thunderbolt. Однако огромное количество старого оборудования вряд ли позволит ему полностью вытеснить Type-A в обозримом будущем.
Разъемы «Папа» и «Мама»: кто есть кто
На английском их называют «Male» и «Female».
USB «папа» – классический прямоугольный штекер на конце кабеля или флешки.
USB «мама» – прямоугольный порт на вашем ноутбуке, зарядном устройстве или специальном кабеле.

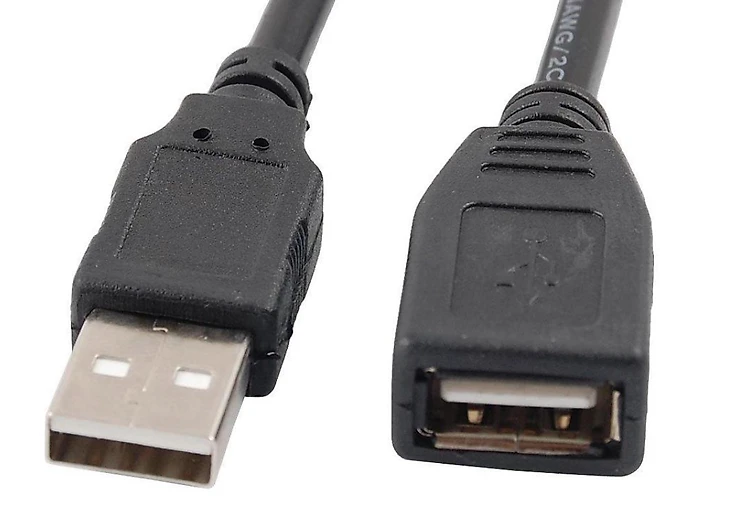

Слева – «папа», справа – «мама».
Такие обозначения используются не только в USB-портах, но и почти во всех проводных подключениях.

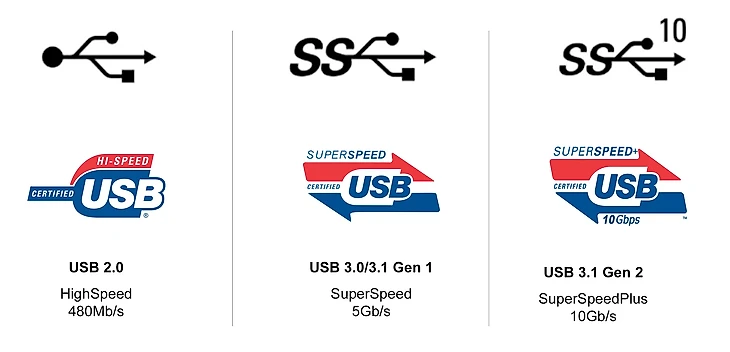

Superspeed, Gen, Thunderbolt и как в них не потеряться
С появлением USB 3.1 простая цифровая маркировка превратилась в лабиринт из названий.
Изначальный USB 3.0 был переименован в USB 3.1 Gen 1 с маркировкой SuperSpeed.
Настоящий же USB 3.1 стал называться USB 3.1 Gen 2 с маркировкой SuperSpeed+.

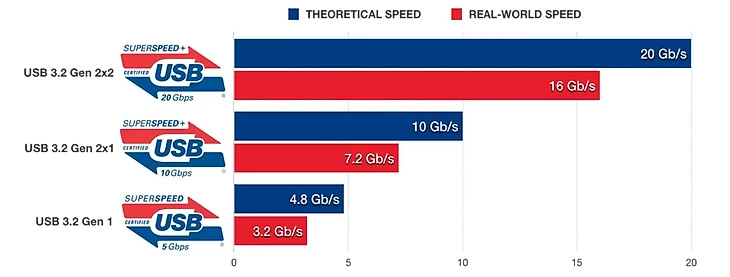

С выходом USB 3.2 путаница достигла пика:
USB 3.0 (он же 3.1 Gen 1) стал USB 3.2 Gen 1 (маркировка SuperSpeed).
USB 3.1 (он же 3.1 Gen 2) стал USB 3.2 Gen 2 (маркировка SuperSpeed+).
А новый стандарт на 20 Гбит/с начал использовать 2 потока USB 3.1 Gen 2, поэтому получил имя USB 3.2 Gen 2x2 (маркировка SuperSpeed++).
При этом технически стандарты не изменялись – скорость оставалось той же. Менялись только их названия.

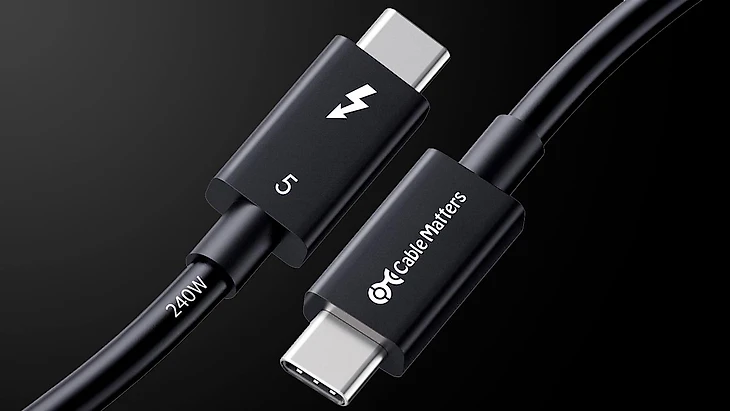

Thunderbolt
Совместная разработка Intel и Apple. Главная идея разъема – передавать данные, видео и питание по одному кабелю. Для этого объединили возможности PCI-Express и DisplayPort.
Версии 1 и 2 использовали разъем DisplayPort. А начиная с Thunderbolt 3, в качестве разъема стал использоваться USB Type-C. Контроллеры были переработаны, и к режимам PCI-E и DisplayPort добавилась полная поддержка USB. Поэтому с третьей версии любой порт Thunderbolt может работать и как обычный USB Type-C, но не наоборот.
Вы наверное заметили, что Thunderbolt и USB 4 очень похожи. Так и есть, по сути разъемы дублируют функции друг друга, различаясь только в цифрах. Например, 5 версия Thunderbolt способна передавать до 80 Гбит/с, против 40 Гбит у USB 4.
***
Мир USB прошел долгий путь от простого и медленного USB 1.0 до мощного и универсального USB 4. Современный разъем – не просто «дырка для зарядки», а мощный мультимедийный порт, способный заменить собой множество других кабелей. Чтобы получить максимум от своего устройства, обращайте внимание не только на тип разъема, но и на поддерживаемый им стандарт скорости. И помните: реальная скорость всегда определяется самым медленным компонентом в цепи – будь то порт, кабель или само подключаемое устройство.
***
